Соединение свайных и опорных конструкций

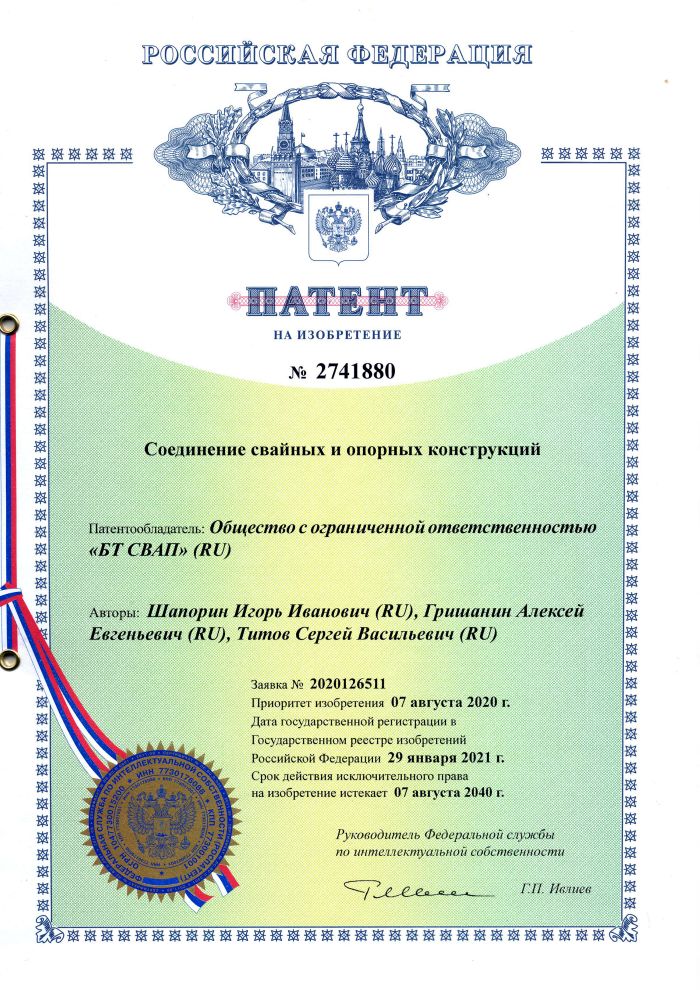

<p>Патент <strong>RU 2741880 C1</strong> — <strong>«Соединение свайных и опорных конструкций»</strong> — относится к изобретениям в области строительства, а именно к составным металлическим трубным сваям. Патентообладатель — <strong>ООО «БТ СВАП»</strong>. Авторы разработки — <strong>Шапорин Игорь Иванович, Гришанин Алексей Евгеньевич и Титов Сергей Васильевич</strong>. Заявка № 2020126511 подана 07.08.2020, патент опубликован 29.01.2021 в бюллетене Роспатента № 4. Индекс C1 означает, что документ выдан как изобретение с первой публикацией. Патент <strong>действует</strong>: правовая охрана подтверждена, пошлины за поддержание оплачены до 07.08.2030. Классификация МПК — <em>E02D 5/52</em> (2006.01): сваи, в том числе составные.</p><br />
<br />
<p><strong>Суть изобретения — бессварное соединение секций трубной сваи.</strong> Конструкция состоит как минимум из двух стыкуемых между собой секций. Первая секция снабжена внешней поверхностью, которая сопрягается с внутренней поверхностью второй секции. На обеих поверхностях выполнены кольцевые проточки: при совмещении секций они образуют кольцевой канал, в котором расположен стопорный элемент. Через отверстие в стенке одной из секций в канал устанавливается замковый элемент, который и фиксирует соединение. Сварка в месте стыка не требуется. Важное преимущество: соединение не увеличивает внешний диаметр сваи — у прототипа (US 20170183837) блок охватывающих элементов утолщает ствол в месте стыка, что усложняет погружение сваи. Здесь наружная поверхность остаётся ровной, поэтому свая проходит в грунт и через направляющие без помех.</p><br />
<br />
<p>Формула изобретения включает <strong>1 независимый и 8 зависимых пунктов</strong>, описание сопровождают <strong>6 иллюстраций</strong>. Технический результат разработки — <strong>сокращение объёма операций и времени, затрачиваемых на сборку конструкции сваи, а также удобство транспортировки и монтажа</strong>. Отдельные секции перевозятся и поднимаются отдельно, а соединение на месте выполняется быстро и без сварочных работ, что особенно ценно в условиях ограниченного пространства и под водой.</p><br />
<br />
<p>Изобретение предназначено для <strong>строительства морских стационарных платформ</strong>, газо- и нефтедобывающих платформ на шельфе, где сваи стыкуют под водой и применение сварки затруднено. Конструкция также применима в <strong>наземном строительстве в условиях вечной мерзлоты</strong>, при возведении фундаментов небоскрёбов и мостов, а также при любых строительно-монтажных работах, предусматривающих стыковку трубных элементов без сварных соединений, в том числе в ограниченном пространстве.</p><br />
<br />
<p>RU 2741880 C1 — четвёртый патент свайного кластера БТ СВАП. Он дополняет патент на способ крепления свайной трубной опоры (RU 2762851), патент на конструкцию её крепления (RU 2743549) и патент на сборную трубную конструкцию с бессварной стыковкой (RU 2741881): если последний описывает соединение через переходные детали с кольцевым выступом, то этот патент защищает соединение с кольцевыми проточками, стопорным и замковым элементами. Вместе они покрывают разные конструктивные решения узлов стыковки и крепления свай. Разработка применяется при производстве свайной продукции БТ СВАП и в проектах обустройства морских месторождений: бессварное соединение секций сокращает время монтажа и повышает надёжность фундаментов платформ.</p>
