Конструкция многокомпонентной трубы

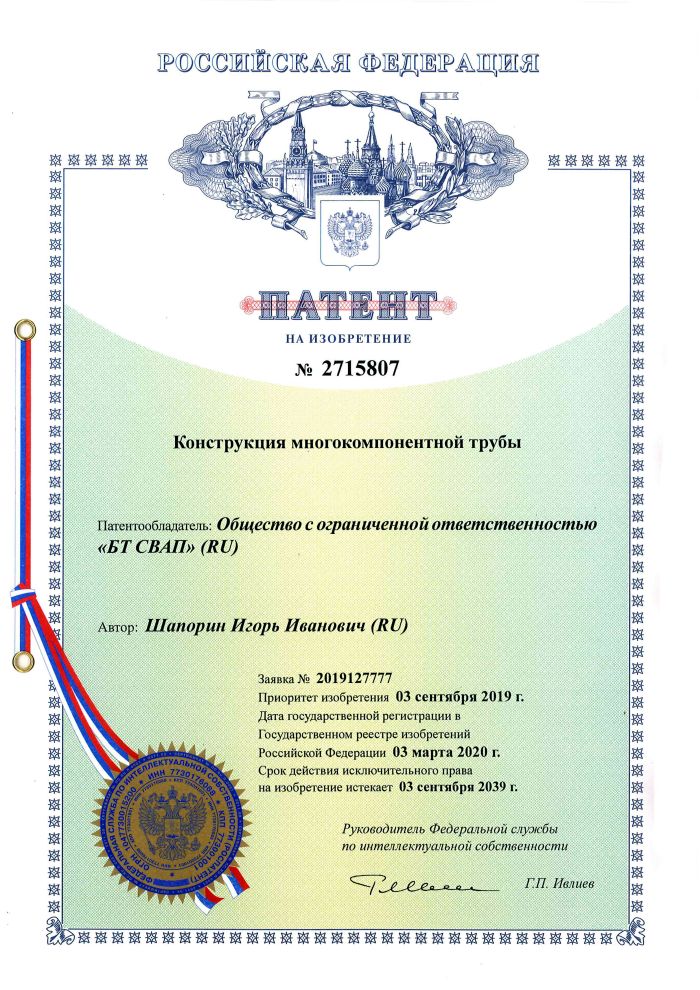

Патент RU 2715807 C1 «Конструкция многокомпонентной трубы» — изобретение: индекс C1 означает выдачу патента по результатам экспертизы по существу. Патентообладатель — ООО «БТ СВАП», автор — Шапорин Игорь Иванович. Заявка № 2019127777 подана 03.09.2019 — с этой даты отсчитывается срок действия. Публикация — 03.03.2020, бюллетень № 7. Охранный документ действует: очередная годовая пошлина уплачена 13.09.2025, срок поддержания оплачен по 10-й год включительно, до 03.09.2029. Единственный класс МПК — F16L 9/14 (2006.01) — трубы с несколькими слоями.

Изобретение охраняет конструкцию самой трубы, собранной из по меньшей мере двух концентрично расположенных слоёв. Внутренний — проводящий полимерный герметичный слой: он держит герметичность транспортируемой среды. Внешний — композитный бетонный слой, армированный каркасом из продольных стержней: они расположены продольно и концентрично оси и соединены между собой. Концы внутреннего полимерного слоя выступают за торцы бетонного слоя с обеих сторон трубы, продольные арматурные стержни — за торцы бетона. Такая геометрия позволяет стыковать секции, не оголяя герметичный слой. Внешний слой формуется закачкой бетонной смеси под давлением в опалубку.

Отдельная особенность конструкции — место для встроенной диагностики: внутри композитного бетонного слоя могут размещаться элементы системы контроля, мониторинга и связи, а также кабель-каналы. Утяжеляющее покрытие перестаёт быть пассивным балластом и становится носителем датчиков состояния трубопровода.

Формула насчитывает 1 независимый и 11 зависимых пунктов, описание — 5 иллюстраций (фиг. 1–5). Патент дополняет RU 2727545 C1 «Трубопровод из многокомпонентных труб», и их стоит рассматривать в паре: 2715807 охраняет конструкцию трубы — двухслойную оболочку с арматурой и мониторингом, а 2727545 — трубопровод, собранный из таких труб, с соединением секций и заполнением стыков твёрдеющим материалом.

Сфера применения — трубопроводный транспорт, подземная и подводная прокладка, балластировка трубопроводов, «умные» трубопроводы со встроенным мониторингом состояния. Конструкция — патентная основа труб с утяжеляющим бетонным покрытием ЗУБ Балласт и ЗУБ Композит производства ООО «БТ СВАП».
