Способ изготовления трубы с кабель-каналом и сплошным бетонным покрытием и труба с кабель-каналом (варианты)

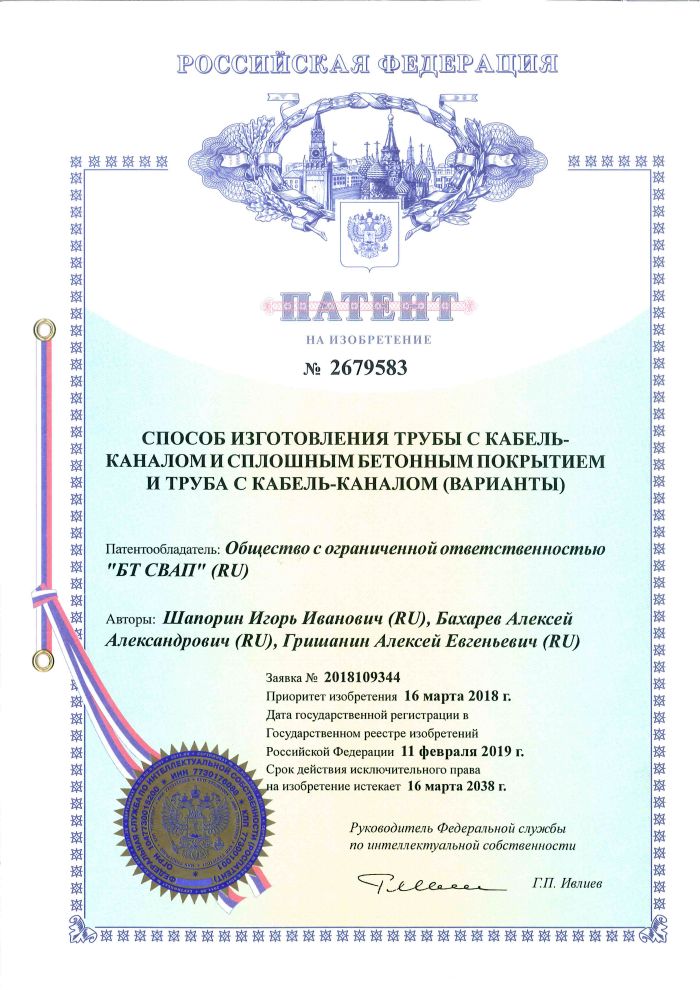

Патент RU 2679583 C1 — «Способ изготовления трубы с кабель-каналом и сплошным бетонным покрытием и труба с кабель-каналом (варианты)». Индекс C1 означает полноценный патент на изобретение, опубликованный впервые, без повторных редакций. Патентообладатель — ООО «БТ СВАП» — это один из патентов портфеля, оформленных сразу на современное наименование компании. Авторы: Шапорин Игорь Иванович, Бахарев Алексей Александрович, Гришанин Алексей Евгеньевич (все — RU). Заявка № 2018109344 подана 16.03.2018, патент опубликован 11.02.2019 (бюллетень № 5). Срок действия — 20 лет от даты подачи, до 16.03.2038 при условии уплаты пошлин; по данным реестра на 04.09.2025 пошлина оплачена за 10-й год (по 16.03.2028), статус — действует. Классификация: F16L 9/08 — трубы с бетонным покрытием, F16L 57/02 — защита труб от механических воздействий и нагрузок.

Этот патент охраняет не только конструкцию, но и технологию: способ изготовления трубы с кабель-каналом и сплошным бетонным покрытием. Прямошовную трубу с антикоррозионным покрытием оснащают кабель-каналами, после чего наносят сплошное бетонное покрытие, полностью укрывающее каналы в его толщине, — кабель-каналы оказываются внутри покрытия, а не снаружи трубы. На наружную поверхность бетона наносят искусственно созданные концентраторы напряжения в виде кольцевых канавок с шагом, достаточным для компенсации возникающих внутренних напряжений. Формула описывает два варианта трубы: с кабель-каналами с одной стороны относительно продольного сварного шва и с каналами с двух сторон — при этом число каналов с одной стороны не меньше, чем со второй.

Формула изобретения включает 3 независимых и 10 зависимых пунктов, изобретение проиллюстрировано 12 чертежами. Технический результат — увеличение срока службы трубы. Достигается он сочетанием двух решений. Кольцевые канавки-концентраторы напряжения не дают бетонному покрытию растрескиваться при изгибах трубы и перепадах температур: шаг канавок подбирается так, чтобы компенсировать напряжения, возникающие в толще покрытия. Кабель-каналы, полностью укрытые бетоном, позволяют встроить в покрытие системы обогрева и мониторинга, не выводя их на поверхность трубы.

Изобретение рассчитано на трубопроводы, которым нужен подогрев — для транспортировки высоковязких продуктов — либо встроенные системы диагностики и связи. Кабель-каналы интегрируются в утяжеляющее бетонное покрытие, поэтому труба сохраняет пригодность для укладки в грунт и под воду: подводные переходы, обводнённые участки, заболоченная местность, участки с высокими внешними нагрузками.

Патент — разработка БТ СВАП в линейке труб с утяжеляющим бетонным покрытием: он закрепляет технологию интеграции кабель-каналов для систем обогрева и мониторинга непосредственно в покрытие. Рецептурную основу таких труб защищают патенты RU 2546699 и RU 2399828, конструкционные решения — другие документы серии, а этот патент дополняет портфель способом изготовления и конструкцией трубы с кабель-каналом. Продукция, изготавливаемая по этой технологии, представлена в линейке труб с утяжеляющим бетонным покрытием ЗУБ БАЛЛАСТ.
