Способ производства обетонированной трубы с кабель-каналом

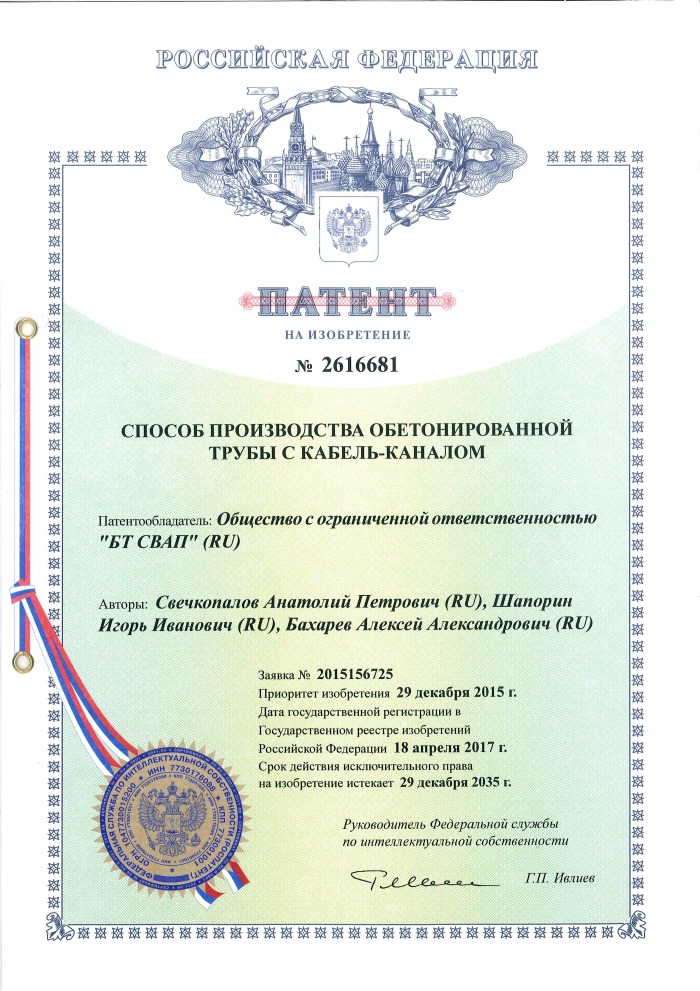

Патент RU 2616681 C1 — изобретение «Способ производства обетонированной трубы с кабель-каналом»; индекс C1 означает, что документ опубликован как патент РФ на изобретение. Патентообладатель — ООО «БТ СВАП» (RU). Авторы — Свечкопалов Анатолий Петрович, Шапорин Игорь Иванович и Бахарев Алексей Александрович (все — RU). Заявка № 2015156725 подана 29.12.2015; с этой даты отсчитывается срок действия патента. Документ опубликован 18.04.2017 в бюллетене Роспатента № 11. Охранный документ действует; срок действия — 20 лет от даты подачи заявки, то есть до 29.12.2035, при условии уплаты пошлин за поддержание. Код МПК — F16L 9/14 (2006.01), трубы с несколькими слоями. Запись в реестре ФИПС: патент RU 2616681 на сайте ФИПС.

В отличие от патентов на конструкцию, RU 2616681 охраняет способ производства — технологическую последовательность изготовления обетонированной трубы с кабель-каналом. Стальную трубу с антикоррозионным покрытием устанавливают на сборочный стенд; на её поверхности монтируют арматурный каркас и фиксируют его на трубе. Вдоль арматурного каркаса размещают и фиксируют кабель-канал в виде защитной трубки. Поверх собранной конструкции устанавливают защитную оболочку и центрируют её относительно стальной трубы, затем ставят заливочные торцевые заглушки и закачивают в межтрубное пространство бетонную смесь. Способ универсален — не требует высокотехнологичных дополнительных элементов — и технологичен: применим при изготовлении секций нового трубопровода в заводских условиях.

Формула изобретения включает 13 пунктов: 1 независимый и 12 зависимых; к описанию приложены 3 иллюстрации. Техническая задача — создать способ производства обетонированной трубы с кабель-каналом, обладающий высокой надёжностью и универсальностью: кабель-канал размещается в толще бетонного покрытия и надёжно закрепляется по всей длине трубы. Зависимые пункты конкретизируют варианты фиксации арматурного каркаса на трубе и кабель-канала, закрепляя разные технологические исполнения одного способа.

Трубы, изготовленные по RU 2616681, предназначены для прокладки трубопроводов на морских шельфах, водных переходах, в обводнённой и заболоченной местности, а также для подземной и надземной прокладки в сезонно-мёрзлых и слабонесущих грунтах. Кабель-канал, замоноличенный в толще бетонного покрытия ещё на заводе, становится готовой инфраструктурой для систем обогрева, диагностики и связи внутри утяжеляющего слоя — без дополнительных операций на трассе.

Способ — патентная основа производства труб с утяжеляющим бетонным покрытием ЗУБ БАЛЛАСТ со встроенным кабель-каналом. RU 2616681 — первое поколение заводского способа изготовления трубы с кабель-каналом. Его развитие — более поздний RU 2679583: способ и труба с кольцевыми канавками-концентраторами напряжения на поверхности бетонного покрытия, которые увеличивают срок службы конструкции. Карточка этого патента опубликована в этом же разделе.
