Теплогидроизолированная труба с бетонным покрытием

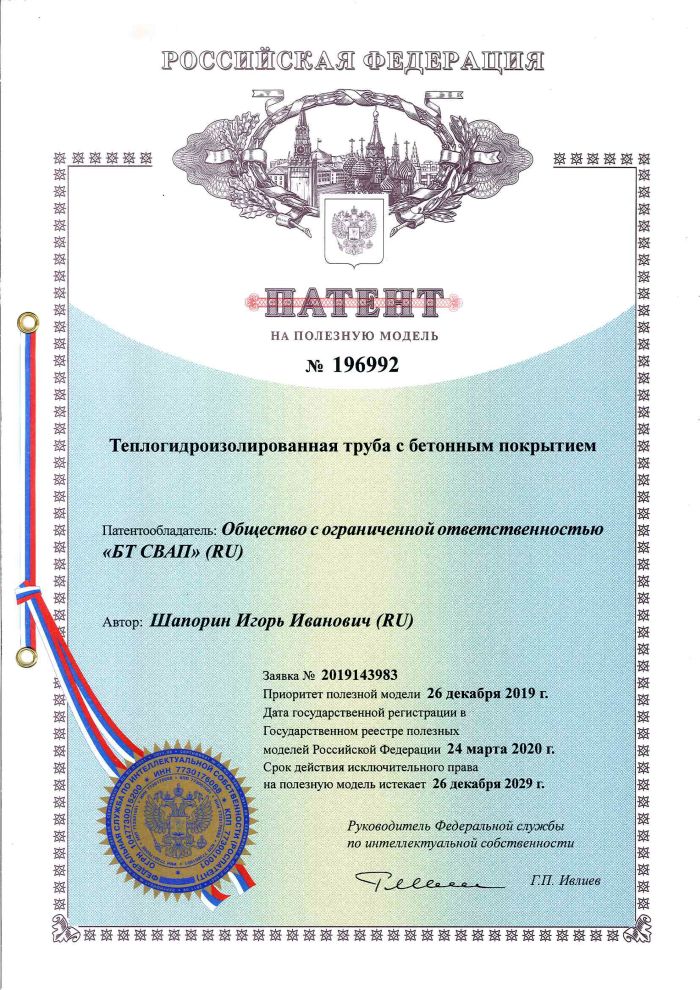

RU 196992 U1 — полезная модель «Теплогидроизолированная труба с бетонным покрытием». В отличие от изобретения, полезная модель охраняет само устройство, а срок её действия короче: 10 лет вместо 20. Патентообладатель — ООО «БТ СВАП», автор — Шапорин Игорь Иванович. Заявка № 2019143983 подана 26 декабря 2019 года, регистрация и публикация — 24 марта 2020 года, бюллетень Роспатента № 9. Патент действует: пошлина за 10-й год оплачена, срок действия — до 26 декабря 2029 года. Классификация: F16L 9/153 — трубы с несколькими слоями.

Конструкция — многослойная труба для транспортировки газа или жидкости. Центральная труба несёт первый кольцевой слой тепловой изоляции, уложенный в защитную гидроизоляционную оболочку, поверх которой нанесён второй кольцевой слой — бетонное покрытие. Армирующий каркас бетонного слоя установлен на центраторы, распределённые и закреплённые на наружной поверхности гидроизоляционной оболочки. Ключевая особенность: бетонное покрытие наносится набрызгом (торкретированием) — без опалубки и форм, равномерным слоем по всей поверхности трубы. Теплоизоляция выполнена из пенополиуретана: теплопроводность 0,05 Вт/(м·К), термическое сопротивление 1,6 (м·К)/Вт для труб диаметром более 80 мм, толщина изоляционного слоя — 15–45 мм.

Формула содержит 1 независимый и 11 зависимых пунктов, иллюстрации — 3 фигуры: общий вид трубы и узел крепления армирующего каркаса. Технический результат: совмещение тепловой изоляции и утяжеляющего бетонного покрытия в одной конструкции, защита от коррозии и теплопотерь, балластировка трубопровода и повышенная защита при прокладке.

Область применения — трубопроводы, прокладываемые по дну водоёмов, в заболоченной местности и сейсмоопасных районах, а также везде, где требуется повышенная защита. Труба рассчитана на транспортировку газа и жидкостей, в том числе в условиях Севера и Арктики, где к теплоизоляции предъявляются повышенные требования.

Патент — основа выпускаемых компанией труб с тепловой изоляцией и утяжеляющим бетонным покрытием линейки ЗУБ КОЖУХ ТЕРМО. Вместе с патентами RU 191384 (устройство стыка теплоизолированного трубопровода с бетонным покрытием) и RU 198141 (труба комбинированная с тепловой изоляцией и бетонным покрытием) он образует единый «термо-кластер»: труба и её стык закрыты патентной защитой целиком.
