Теплогидроизолированная труба с бетонным покрытием

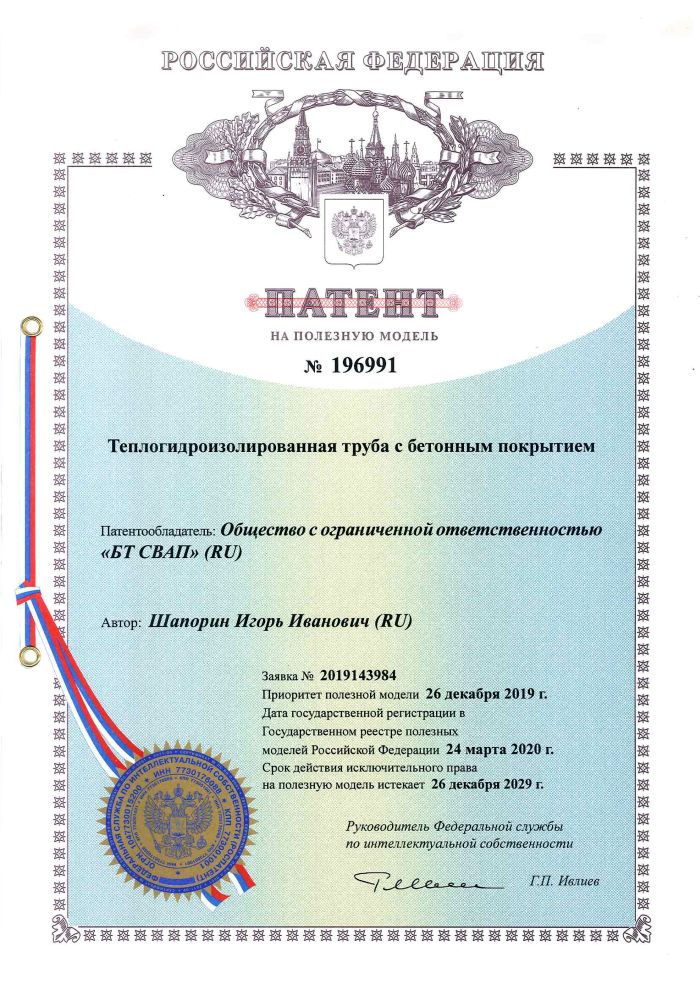

RU 196991 U1 — полезная модель «Теплогидроизолированная труба с бетонным покрытием». Полезная модель охраняет устройство, то есть саму конструкцию трубы, и действует 10 лет с даты подачи заявки; патент на изобретение, в отличие от неё, защищает техническое решение — продукт или способ — на 20 лет. Патентообладатель — ООО «БТ СВАП», автор — Шапорин Игорь Иванович. Заявка № 2019143984 подана 26 декабря 2019 года, регистрация и публикация патента состоялись 24 марта 2020 года (бюллетень Роспатента № 9). Охранный документ действует: срок действия — до 26 декабря 2029 года. МПК: F16L 9/153 — трубы с несколькими слоями.

Труба предназначена для транспортировки вещества в газообразном или жидком состоянии. Конструкция многослойная. На внешней поверхности центральной трубы соосно размещён кольцевой слой тепловой изоляции, заключённый в защитную гидроизоляционную оболочку. Поверх оболочки сформирован кольцевой слой бетонного покрытия. Армирующий каркас бетонного слоя установлен на центраторы, которые распределены и закреплены на наружной поверхности гидроизоляционной оболочки.

Главная особенность конструкции — способ нанесения бетона: слой покрытия формируется закачкой бетонного раствора в оболочку под давлением. Раствор заполняет объём между оболочкой и наружной границей покрытия плотно и равномерно, без пустот и раковин. Этим патент принципиально отличается от «двойняшки» — RU 196992, где бетон наносится набрызгом без опалубки. Толщина слоя тепловой изоляции — 15–45 мм.

Формула полезной модели включает 1 независимый и 12 зависимых пунктов, описание сопровождают 3 иллюстрации. Технический результат: повышенная защита трубопровода при прокладке по дну водоёмов, в заболоченной местности и в сейсмоопасных районах. Совмещение тепловой изоляции и утяжеляющего бетонного покрытия в одной конструкции решает две задачи: снижает теплопотери транспортируемой среды и балластирует трубопровод, удерживая его на дне.

Сфера применения — прокладка трубопроводов по дну водоёмов, в заболоченной местности, в сейсмоопасных районах, а также в случаях, когда требуется повышенная защита трубопровода. Труба пригодна для транспортировки нефти и газа в жидком и газообразном состоянии, в том числе в условиях Севера и Арктики, где сочетание тепловой изоляции с утяжеляющим покрытием особенно востребовано.

Патент RU 196991 — патентная основа теплогидроизолированных труб с бетонным покрытием линейки ЗУБ КОЖУХ ТЕРМО. Конструкция дополняет стыковую линейку: для защиты сварных стыков таких труб предназначены решения из патентов RU 191384 (стык теплоизолированного трубопровода), RU 198141 (труба комбинированная с тепловой изоляцией и бетонным покрытием) и RU 196992 (аналогичная труба с нанесением бетона набрызгом). Карточки этих патентов опубликованы в разделе «Патенты» сайта.
