Труба с кабель-каналами

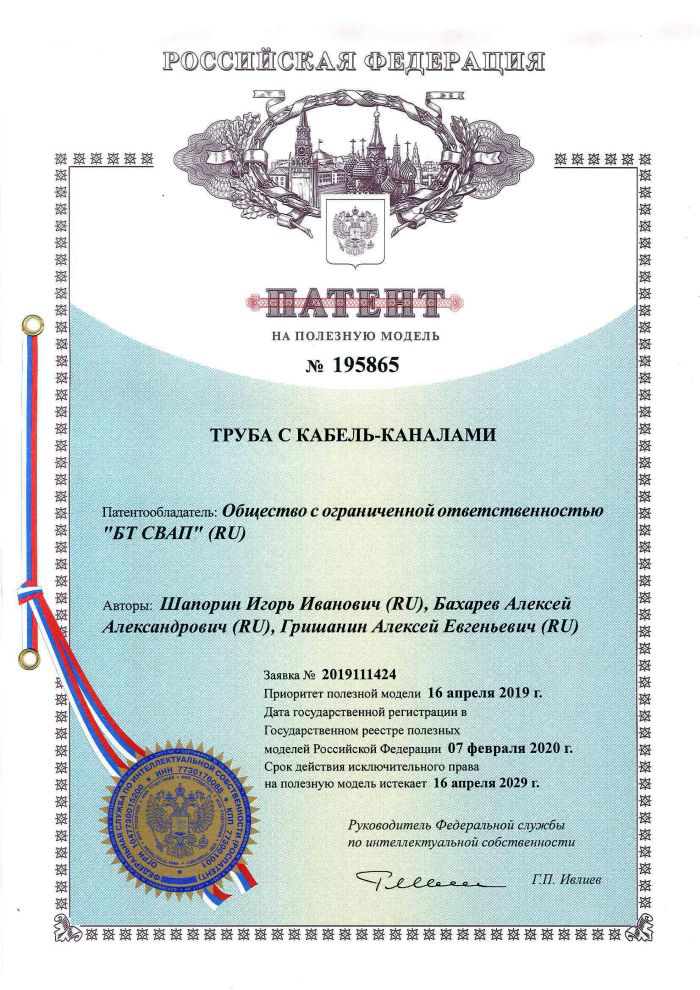

RU 195865 U1 — полезная модель «Труба с кабель-каналами», зарегистрированная на ООО «БТ СВАП». Тип документа выбран неслучайно: полезная модель охраняет само устройство и действует 10 лет против 20 у изобретения — этого достаточно, когда защищают конструкцию, а не способ её изготовления. Патентообладатель — ООО «БТ СВАП», авторы — Шапорин Игорь Иванович, Бахарев Алексей Александрович, Гришанин Алексей Евгеньевич. Заявка № 2019111424 подана 16.04.2019, регистрация и публикация состоялись 07.02.2020 (бюллетень № 4). Патент действует: срок действия — до 16.04.2029, пошлина за 10-й год поддержания уплачена. Классификация: F16L 57/02 — защита труб от механических повреждений, F16L 9/153 — трубы с несколькими слоями.

Суть конструкции — труба с антикоррозионным покрытием и наружным бетонным покрытием, внутри которого проложены кабель-каналы. На трубу закрепляют арматурный каркас, на его внутренней стороне, обращённой к трубе, закреплены три кабель-канала: два боковых и один центральный, причём центральный ориентирован строго вдоль образующей цилиндрической поверхности трубы. Каркас устанавливают на центрирующие опоры, которые не дают ему сместиться в момент заливки бетона. В этом ключевое отличие: кабель-каналы оказываются внутри бетонного покрытия на своих местах, без изгибов и смещений относительно поверхности трубы, и сохраняют проходное сечение на всём протяжении изделия.

Формула полезной модели насчитывает 1 независимый и 3 зависимых пункта, описание сопровождают 4 иллюстрации. Зависимые пункты конкретизируют исполнение: смежные кабель-каналы располагают на расстоянии не менее 100 мм друг от друга; кабель-каналы крепят хомутами с охватом поверхности; допускается крепление бандажом из проволоки. Технический результат — точное позиционирование кабель-каналов внутри бетонного покрытия без изгибов и смещений относительно поверхности трубы при заливке.

Область применения — условия, в которых трубопроводу нужна балластировка и защита: морские шельфы, водные переходы, обводнённая и заболоченная местность, подземная и надземная прокладка в сезонно-мёрзлых и слабонесущих грунтах. Встроенные кабель-каналы дают инфраструктуру для систем мониторинга, обогрева и связи прямо внутри утяжеляющего покрытия — без внешних коробов, кронштейнов и дополнительных защитных конструкций. Исполнение варьируется: труба может быть стальной, чугунной или полиэтиленовой, кабель-каналы выполняют трубками из полимерного материала.

Патент лёг в основу труб с утяжеляющим бетонным покрытием и встроенным кабель-каналом — тип ЗУБ БАЛЛАСТ. На сайте БТ СВАП опубликованы карточки смежных патентов: RU 2616681 C1 — способ производства трубы с кабель-каналом и RU 2679583 C1 — труба с кабель-каналом и кольцевыми канавками. Вместе они составляют линейку «умной трубы» БТ СВАП: утяжеляющее покрытие, балластировка и встроенная кабельная инфраструктура в одном изделии.
