Конструкция стыка труб с наружным бетонным покрытием

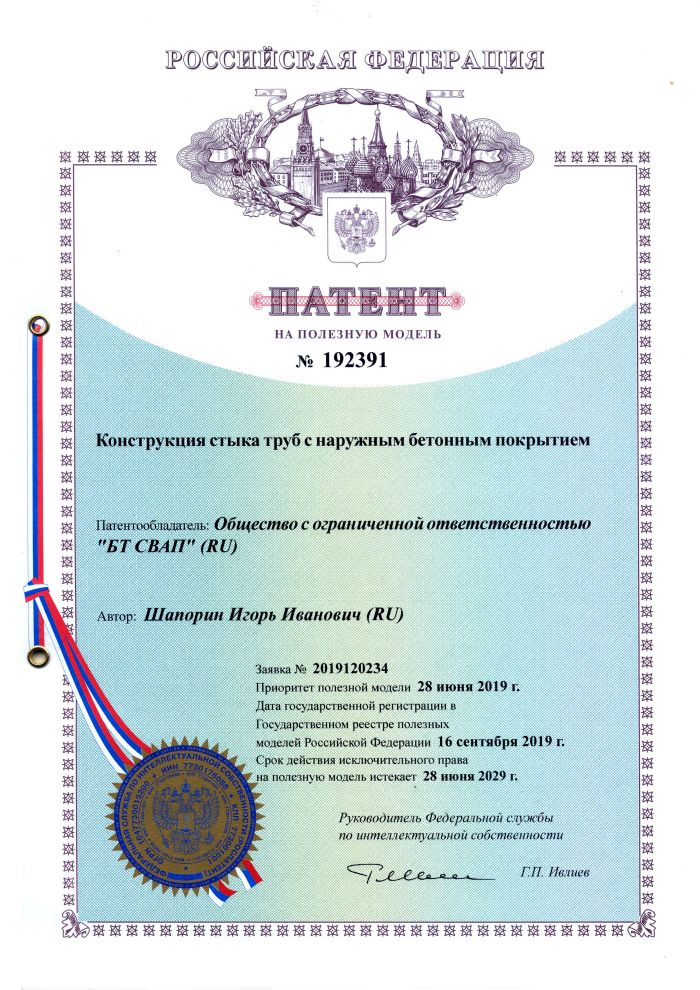

RU 192391 U1 — полезная модель: в отличие от патента на изобретение, здесь охраняется техническое решение, относящееся к устройству, а срок действия составляет 10 лет. Патентообладатель — ООО «БТ СВАП» (RU), автор — Шапорин Игорь Иванович (RU). Заявка № 2019120234 подана 28 июня 2019 года, публикация состоялась 16 сентября 2019 года в бюллетене Роспатента № 26. По данным открытого реестра ФИПС, патент действует; срок его действия истекает 28 июня 2029 года. Классификация по МПК: F16L 58/06 — защита труб от коррозии, F16L 9/14 — трубы с несколькими слоями, F16L 13/02 — неразъёмные сварные соединения.

Конструкция стыка предназначена для двух труб с наружным бетонным покрытием и теплоизолирующим слоем, соединённых сварным швом. Теплоизоляция в зоне стыка закрыта манжетами. Враспор к торцевым поверхностям бетонного покрытия концентрично трубе установлены распорки, например деревянные: они фиксируют взаимное положение элементов и не дают конструкции смещаться при монтаже и эксплуатации. Поверх смонтирован кожух, закреплённый обечайками. В кожухе выполнены два отверстия — для залива отверждающего материала и для выхода воздуха. При заливке полость стыка полностью заполняется составом, воздух свободно выходит через второе отверстие, поэтому пустоты и раковины не образуются; после отверждения материал герметизирует соединение и защищает сварной шов от коррозии.

Формула полезной модели включает 11 пунктов: один независимый и десять зависимых; конструкция поясняется восемью иллюстрациями. Зависимые пункты конкретизируют исполнение: кожух выполнен из металла и может быть разъёмным; в качестве отверждающего материала применяются полимерный, цементно-песчаный, полиуретановый или эпоксидный составы; распорки выполнены деревянными — в виде брусков из дерева либо из теплоизоляционного материала. Технический результат — повышение надёжности стыкового соединения, предотвращение разрушения защитного покрытия и развития коррозии в зоне сварного шва.

Решение относится к области трубопроводного транспорта и применяется для защиты стыков труб с наружным бетонным покрытием и теплоизоляцией: при прокладке по дну водоёмов, на водных переходах, в заболоченной местности, а также при наземной и подземной прокладке. Конструкция востребована при балластировке трубопроводов, транспортирующих нефть, газ, воду и нефтепродукты, где целостность защитного покрытия стыка напрямую определяет долговечность всей линии.

Полезная модель — патентная основа комплектов защиты сварных стыков (КЗС) для труб с бетонным покрытием. Она развивает решение RU 2670643 (устройство для защиты стыка) и дополняет линейку патентов компании: гидрозащищённый стык — RU 2750403, стык теплоизолированного трубопровода с бетонным покрытием — RU 191384. Отличие данной конструкции — заполнение полости кожуха отверждаемым материалом через заливочное отверстие с вытеснением воздуха, что обеспечивает герметичность соединения на весь срок службы трубопровода.
