Устройство для компенсации напряжений и защиты стыков трубопроводов с бетонным покрытием от нагрузок и воздействий

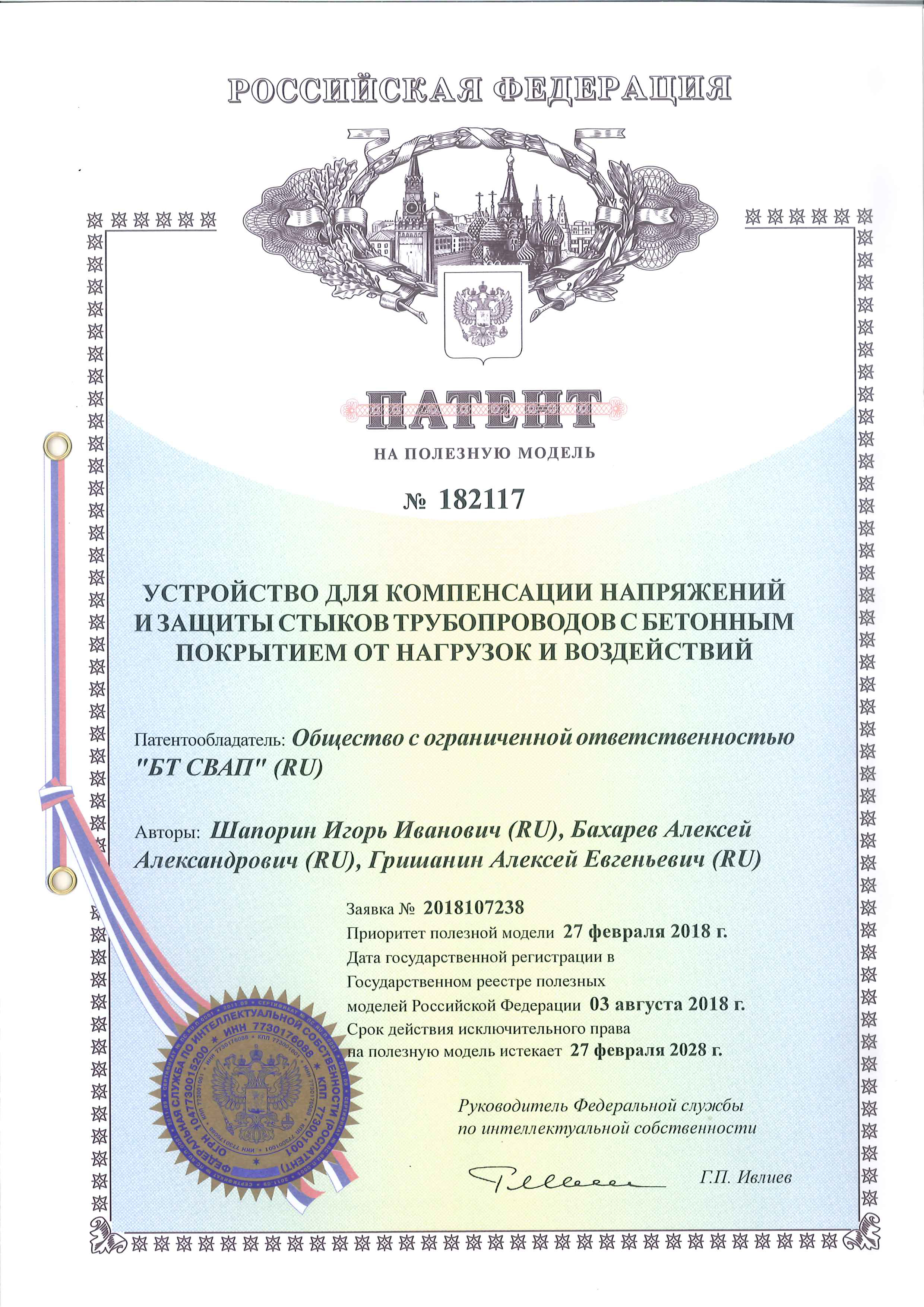

Патент RU 182117 U1 — полезная модель, которая защищает устройство для компенсации напряжений и защиты стыков трубопроводов с бетонным покрытием от нагрузок и воздействий. В отличие от изобретения, полезная модель охраняет само устройство, а срок её действия составляет 10 лет с даты подачи заявки (у изобретения — 20 лет). Патентообладатель — ООО «БТ СВАП». Авторы: Шапорин Игорь Иванович, Бахарев Алексей Александрович, Гришанин Алексей Евгеньевич. Заявка № 2018107238 подана 27 февраля 2018 года, публикация — 3 августа 2018 года, бюллетень № 22. Патент действует до 27 февраля 2028 года (пошлина оплачена за 10-й год). Коды МПК: F16L 9/14 (2006.01) — многослойные трубы, F16L 1/06 (2006.01) — укладка трубопроводов.

Суть конструкции — устройство для компенсации напряжений и защиты стыков трубопроводов с бетонным покрытием. Устройство включает парные полукольца, соединённые крепежом через проушины с одного торца и шарниром с противоположного. Парные полукольца разделены на модули. Съёмный шарнир модуля выполнен в виде U-образной скобы круглого сечения, каждый конец которой снабжён отверстиями для грузозахватного устройства и фиксатором положения модуля. Модули выполнены из бетонной смеси с наномодифицированными добавками и снабжены внутренним арматурным каркасом, связанным со стальными торцами проушин. Такая компоновка позволяет собирать защиту стыка из отдельных модулей, монтировать их грузозахватным устройством и фиксировать в проектном положении.

Формула полезной модели включает 1 независимый и 13 зависимых пунктов, описание иллюстрируют 11 фигур. Технический результат — увеличение срока службы трубопроводов с защитным бетонным покрытием за счёт снижения нагрузок на стыковое соединение и его упрочнение.

Устройство применяется на стыках трубопроводов с защитным бетонным покрытием, укладываемых на дно водоёмов, в заболоченной местности и сейсмоопасных районах, а также при повышенных требованиях к защите трубопровода. Отверстия U-образной скобы для грузозахватного устройства обеспечивают монтаж модулей краном или другим грузозахватным механизмом непосредственно на трассе, без дополнительной оснастки.

Патент RU 182117 — патентная основа комплектов защиты сварных стыков (КЗС) БТ СВАП. Это «старший брат» в стыковой серии: он замыкает кластер вместе с патентами RU 2670643 (силовая фиксация стыка полукольцами), RU 192391 (заливка кожуха), RU 2750403 (гидрозащита) и RU 191384 (теплоизоляция). Ближайший родственник — RU 2670643, у которого парные полукольца со шарнирами и проушинами (его заявка подана на 2,5 месяца раньше, конструкция близкая); в RU 182117 к ней добавлены съёмная U-образная скоба с грузозахватными отверстиями и фиксатором, а также бетон с наномодифицированными добавками.
